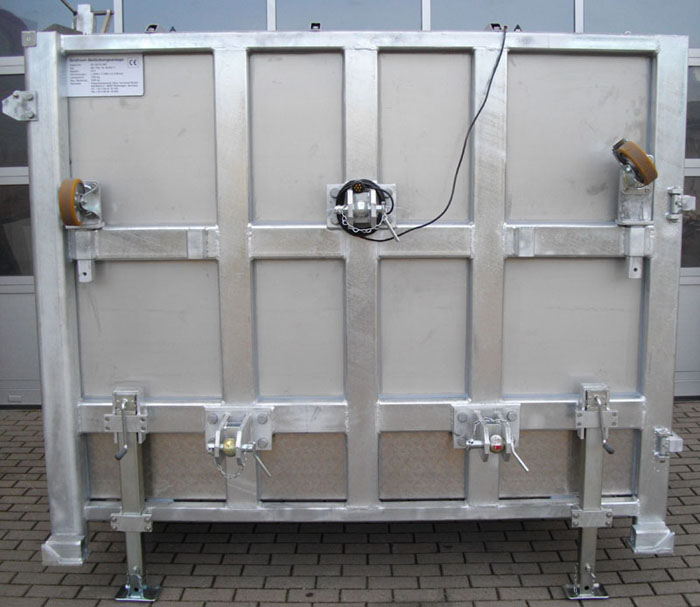

Detailansicht Betäubungsanlage für Großvieh



 Alle Teile der Betäubungsanlage feuerverzinkt / Aluminium

 Öffung der Seitenwand wahlweise links oder rechts


Technische Daten

- Gesamtlänge: 2.500 mm
- Lichte Breite:     800 mm
-
Außenhöhe:    2.000 mm
-
Schwenktür geöffnet 2.400 mm ab OKF
-
Schwenkradius Seitentür 1.100 mm ab Außenkante Anlage
-
Höhe Aufnahme Pneumatikzylinder, Tür hinten 2.750 mm ab OKF
-
Leergewicht: ca. 750 kg - 800 kg


Lieferbare Varianten

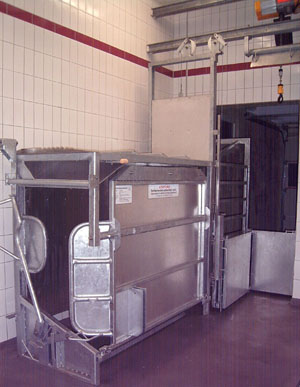

Variante I  /  Stationär

- fester Einbau im Schlachtraum - Bodenverankerung
-
Rücklaufsperre, handbedient oder mit Gewichtsausgleich
- vorgerichtet für pneumatische Stellantriebe


Zusatzausstattung:

- pneumatiusche Eintriebstür (öffnen - schließen)
- pneumatischer Längenausgleich an Tür hinten (nur in Verbindung mit pneumatischer Eintriebstür möglich)
- pneumatische Kopfarretierung (öffnen - schließen) mit Sperre
- Wartungseinheit Druckluft und Steuereinheit - Ventile

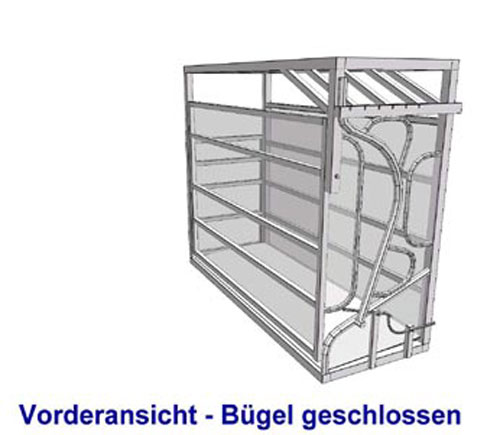

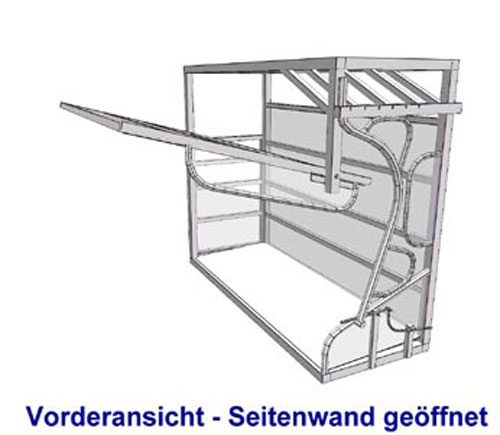

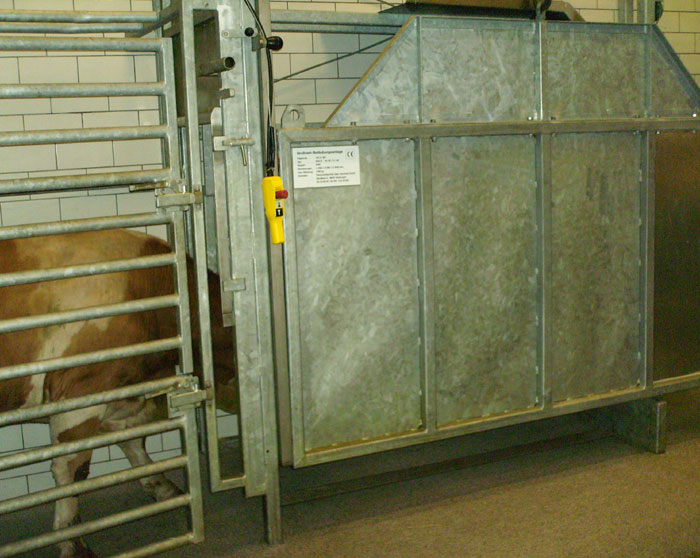

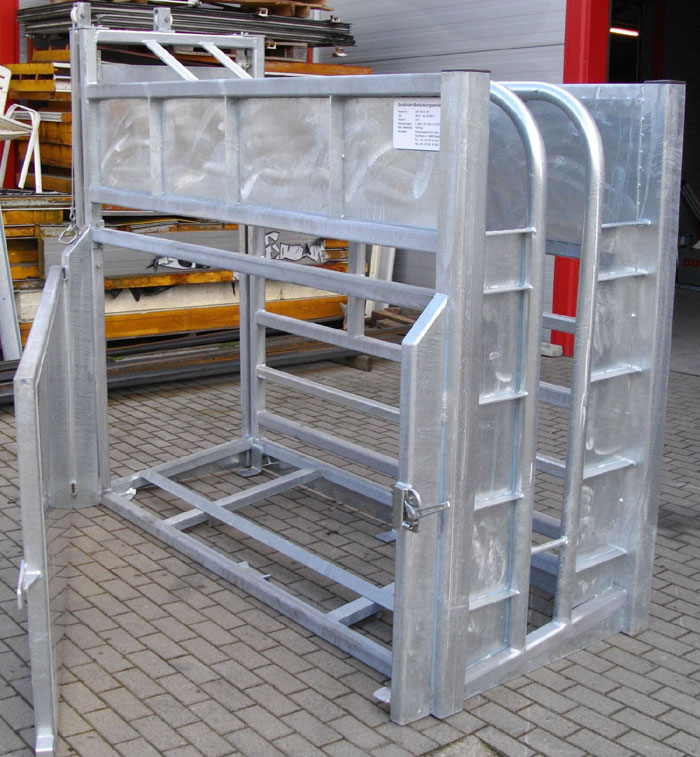

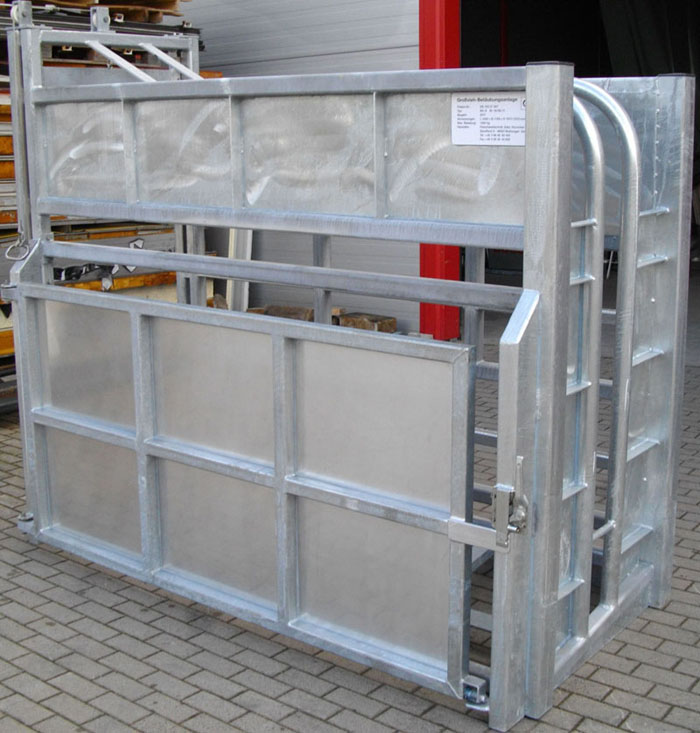

Öffnung der Seitenwand mittels Schwenktür



Zum Vergrößern der Skizzen einfach auf die Abbildungen klicken



Öffnung der Seitenwand mittels Hubtür



Zum Vergrößern der Skizze einfach auf die Abbildung klicken

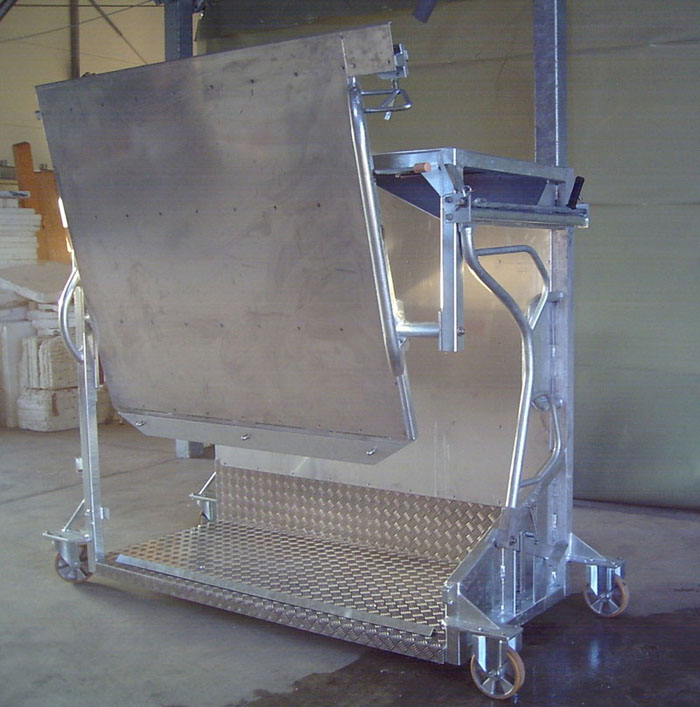

Öffnung der Seitenwand mittels Drehtür und Boden schwenkbar



Zum Vergrößern der Skizzen einfach auf die Abbildungen klicken


 Rücklaufsperre



Zum Vergrößern der Skizzen einfach auf die Abbildungen klicken

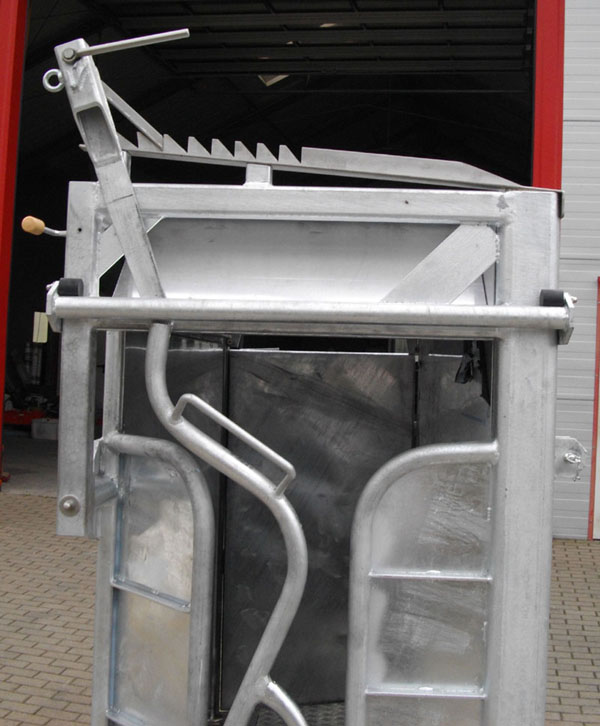

Kopfarretierung




Zum Vergrößern der Skizzen einfach auf die Abbildungen klicken

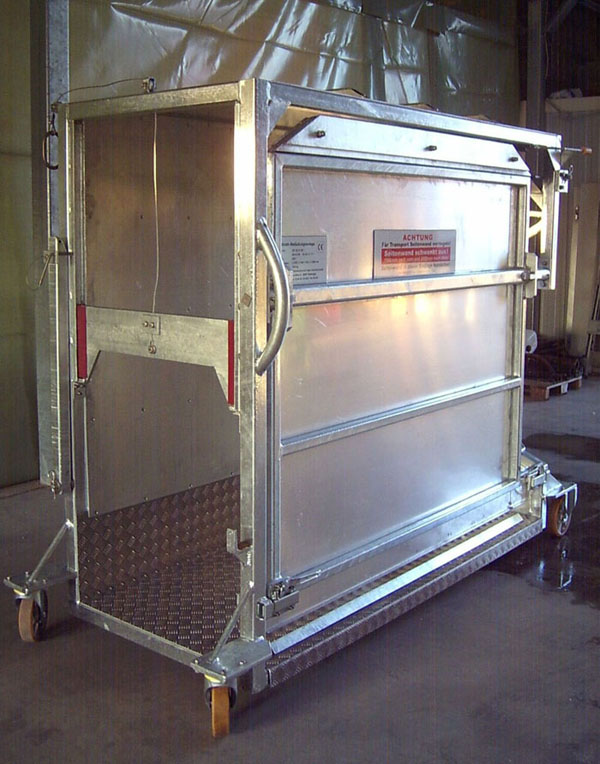

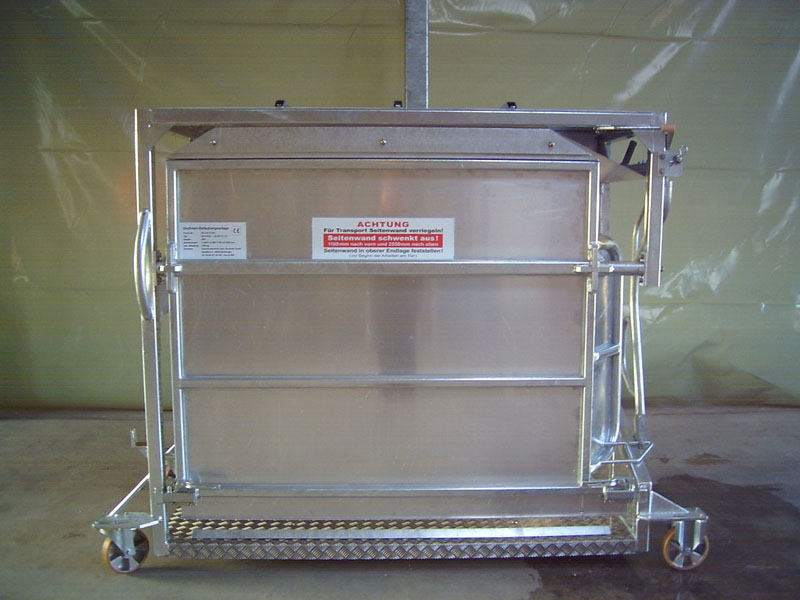

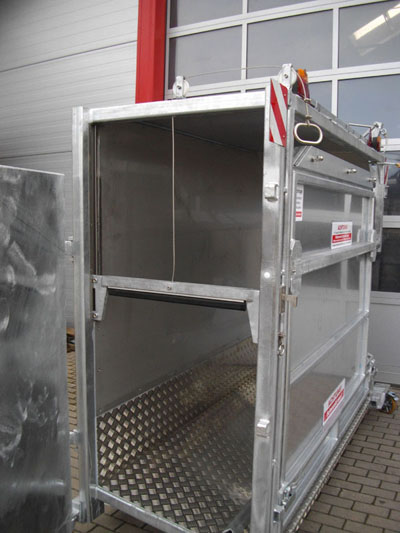

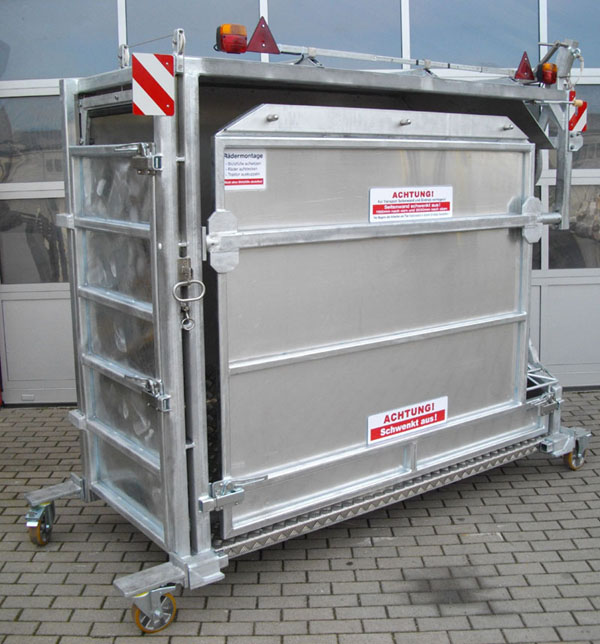

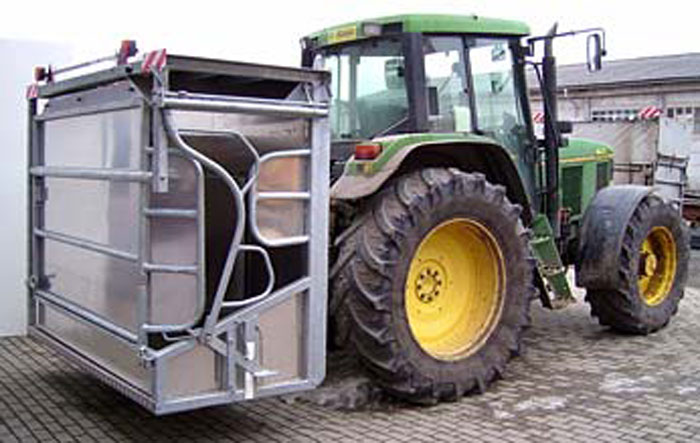

Variante II  /  Fahrbar, mittels Traktor

- über Spezialaufnahme wird die Betäubungsanlage an der Hydraulikeinheit des Traktors befestigt
-
Tier steht quer zur Fahrtrichtung
- Rücklaufsperre, handbedient und Drehtür (Eintrieb)
- Heckbeleuchtung
- aufsteckbare Räder zum manuellen Transport der Betäubungsanlage im Schlachtraum (mit/ohne Tier)

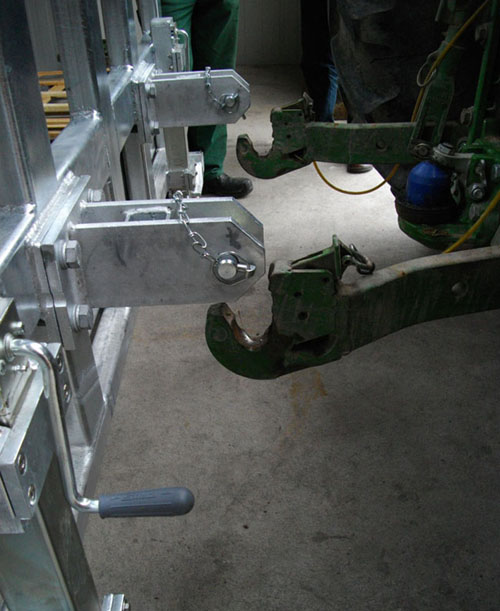

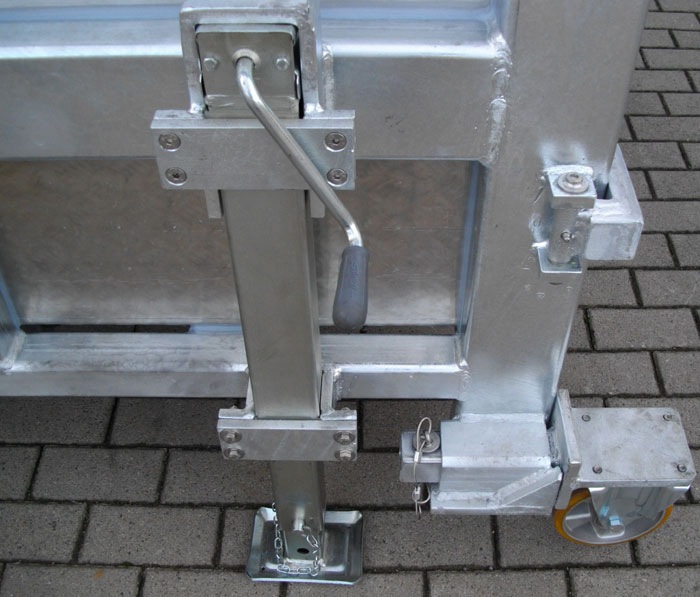

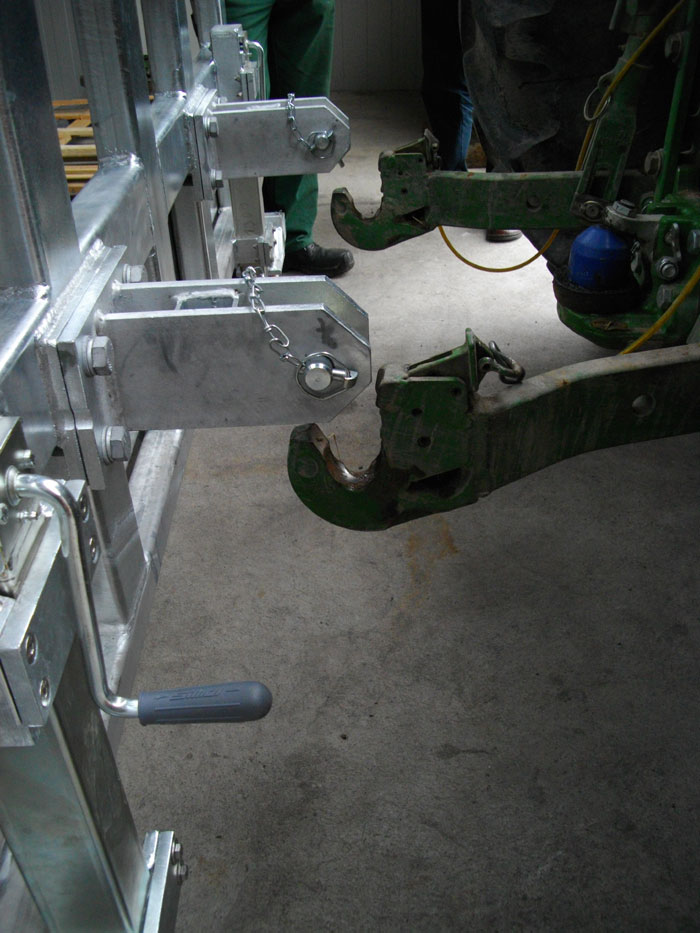

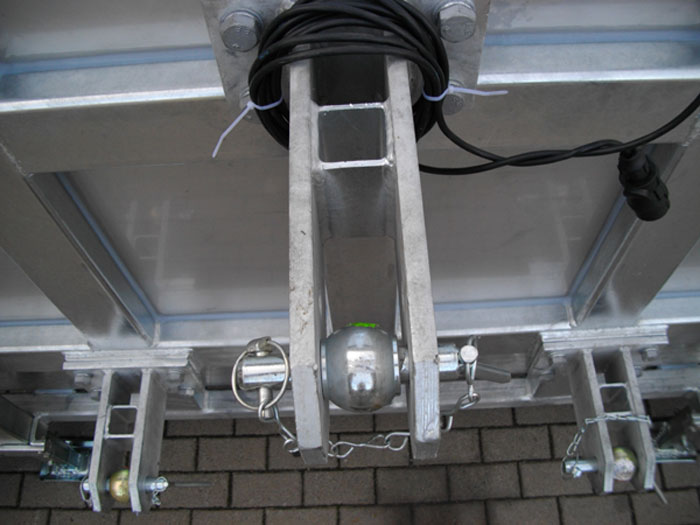

Spezialaufnahme für Hydraulikeinheit, abschraubbar




abschraubbar und Stützfuß


 Zum Vergrößern der Skizzen einfach auf die Abbildungen klicken

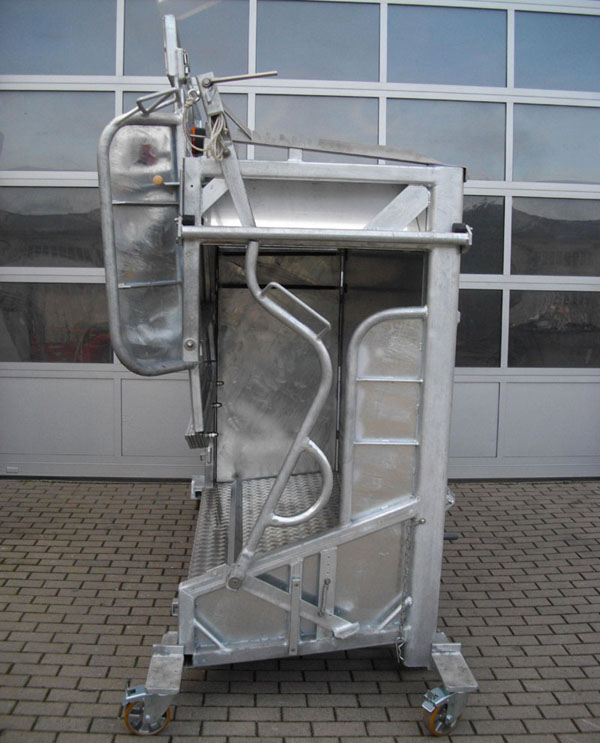

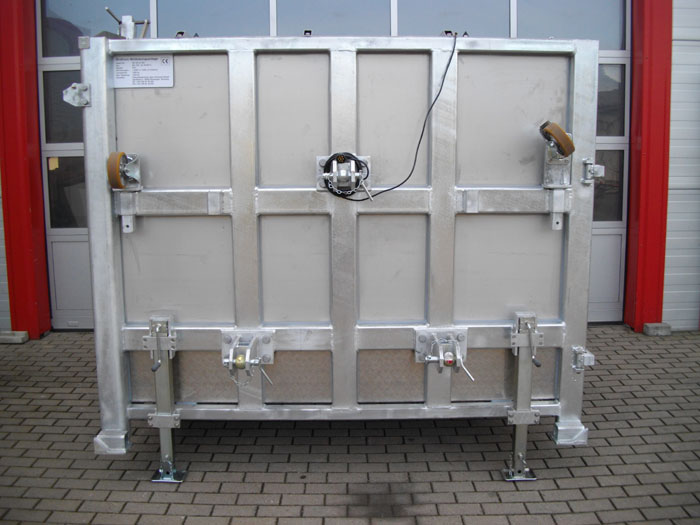

aufsteckbare Räder

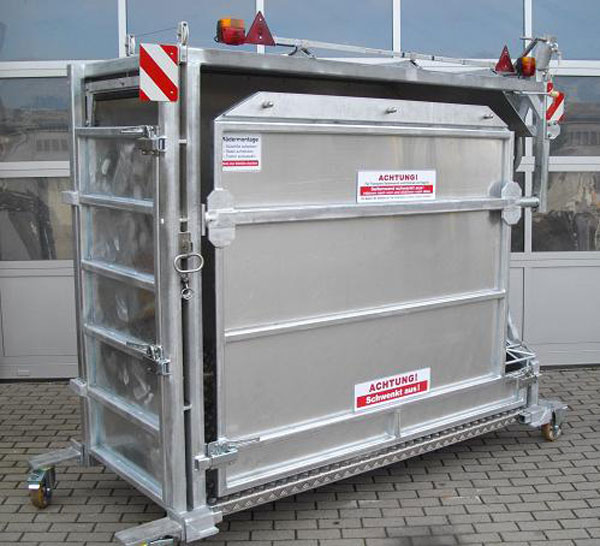

Transportzustand

Zum Vergrößern der Skizzen einfach auf die Abbildungen klicken

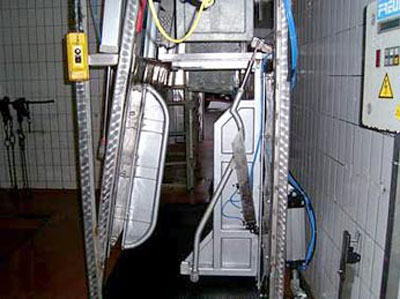

Variante III  /  Stationär für Elektrobetäubung

- fester Einbau im Schlachtraum - Bodenverankerung
- pneumatische Stellantriebe für:
  * Eintriebstür öffnen - Schließen)
  * Längenausgleich Standfläche Tier, an Tür hinten mit Rücklaufsperre
  * Kopfarretierung (öffnen - schließen)
  * Sperre an Seitenwand (öffnen - schließen)
  * Boden schwenkbar stufenlos regelbar
  * Herzelektrode mit Spezialaufnahme und Elektrokontakt (vor - zürück)
  * elektrische Betäubungszange, pneumatisch unterstützt mit Fußventil (öffnen - schließen)
Wartungseinheit Druckluft und Steuereinheit - Ventile

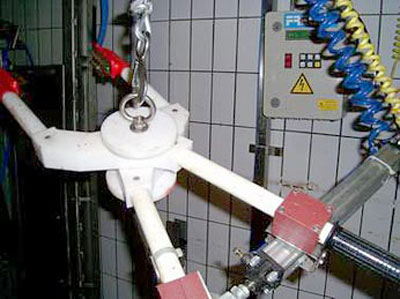

- Schwenkarm mit Federbalancer für Aufnahme Betäubungszange
- Trafo progammierbar

Zusatzausstattung:

- Trafo mit Schnittstelle und Software
- Auswertegerät und Drucker

Umbau einer vorhandenen Betäubungsanlage auf Elektrobetäubung ist möglich !
Gesondertes Angebot, nach Besichtigung vor Ort!  Hierbei ist das 1. Beratungsgespräch vor Ort kostenlos

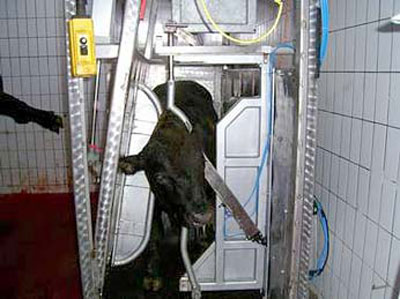

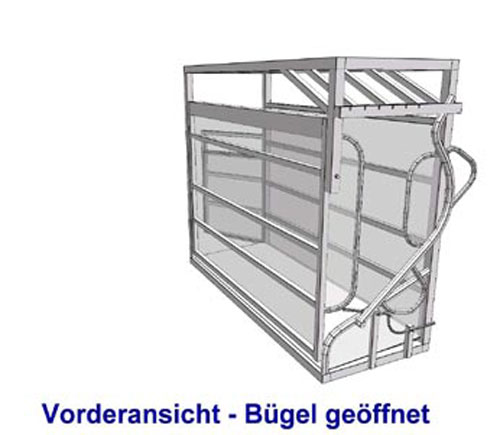

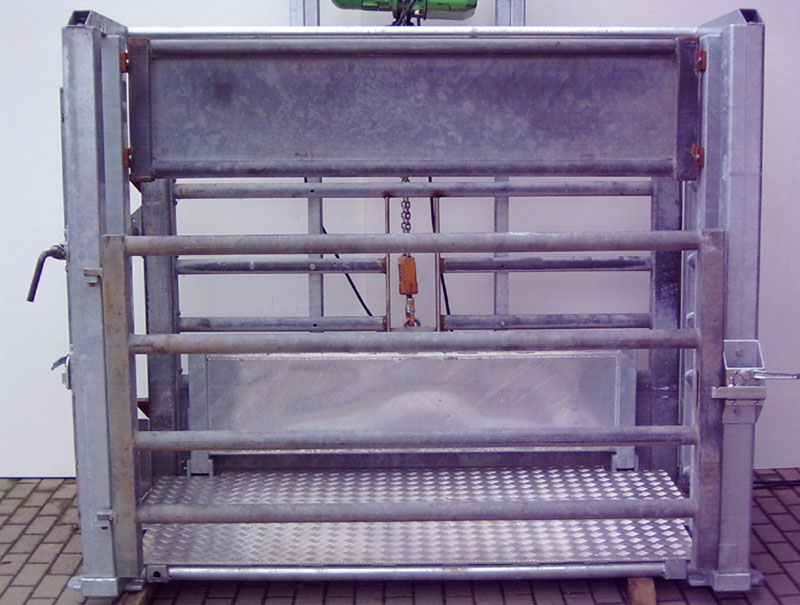

Vorderansicht Brust-
anschlag - Bügel offen


pneumatische Kopf-
arretierung

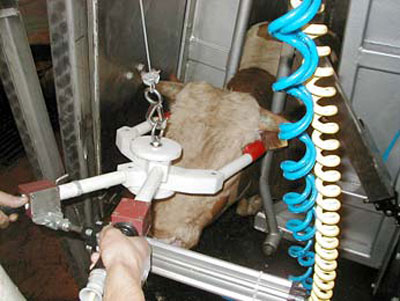

Betäubungszange,
pneumatisch unterstützt

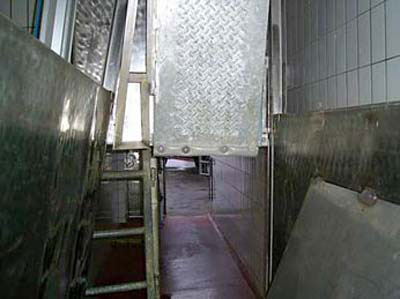

pneumatische Eintriebstür
mit Längenausgleich

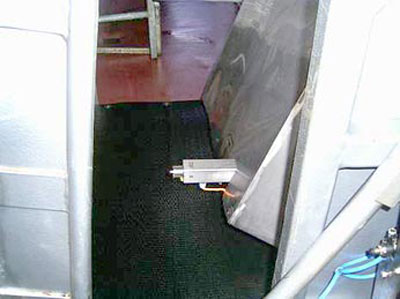

Herzelektrode in
Seitenwand, pneumatisch
ausgefahren, Bedienung
über Fußschalter

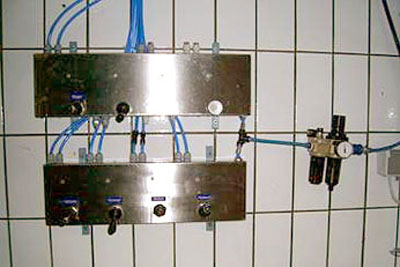

Automatische Stell-
ventile

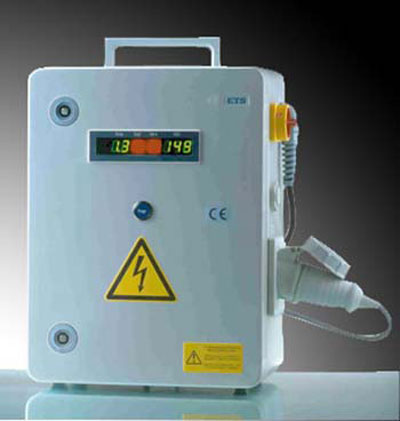

Trafo programmierbar
Programmierbar sind:
- Kopf - Kopf
  Durchströmumg
- Kopf - Herz
  Durchströmung
- Stromstärke
- Frequenz


Keulung der Tiere im Seuchenfall als mobile Ausführung ohne Blutentzug möglich !


Als Vorstufe zur Schächtung einsetzbar.

Zum Vergrößern der Skizzen einfach auf die Abbildungen klicken

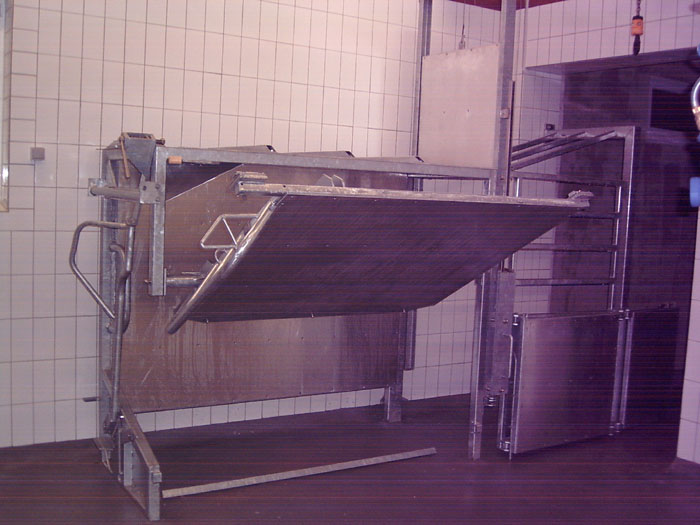

Sonderlösungen:

Landingrost:



Zum Vergrößern der Skizzen einfach auf die Abbildungen klicken

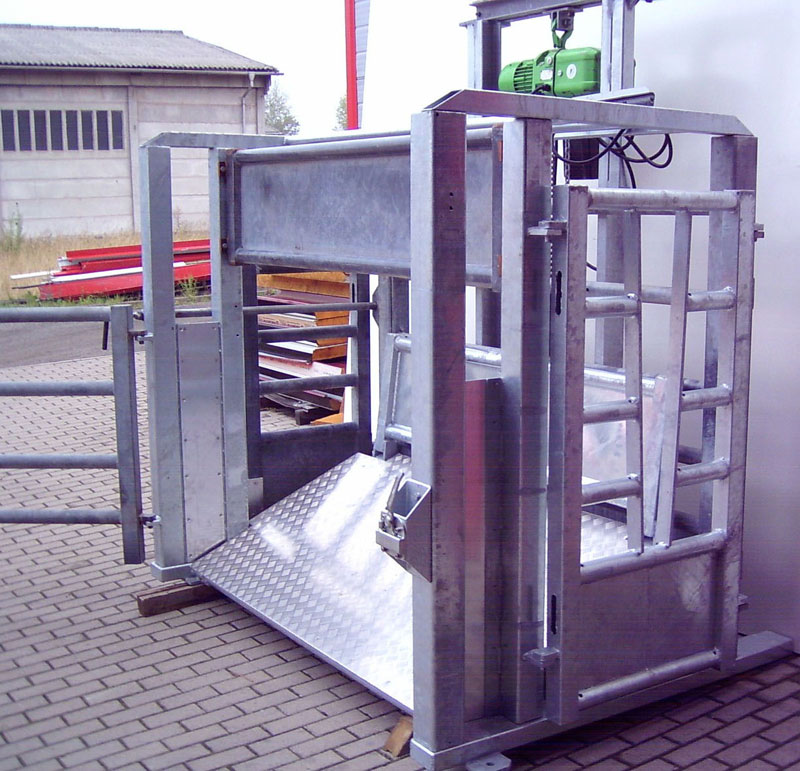

Tödefalle Kombination Rind/ Pferd



Zum Vergrößern der Skizzen einfach auf die Abbildungen klicken

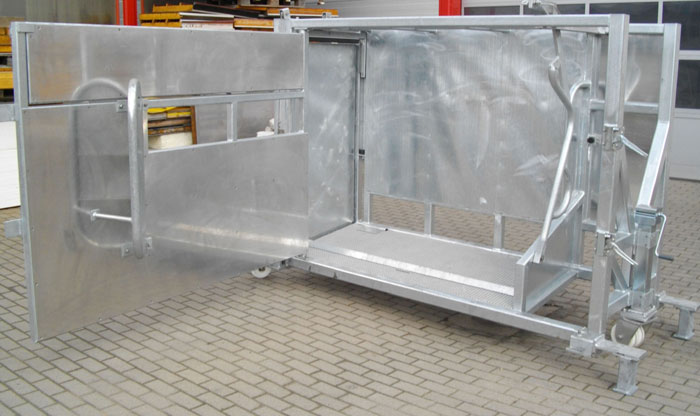

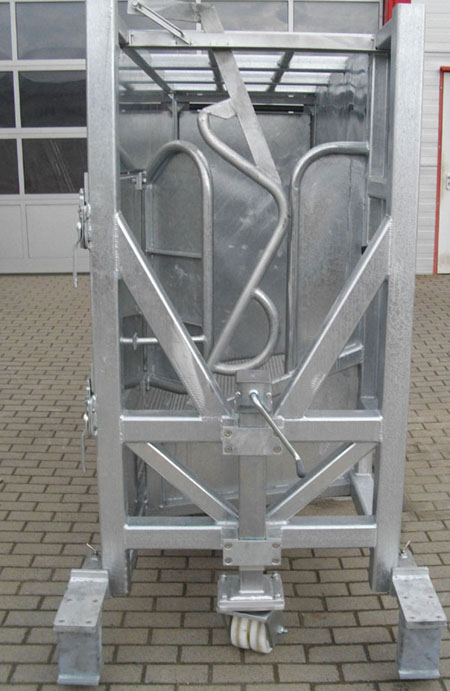

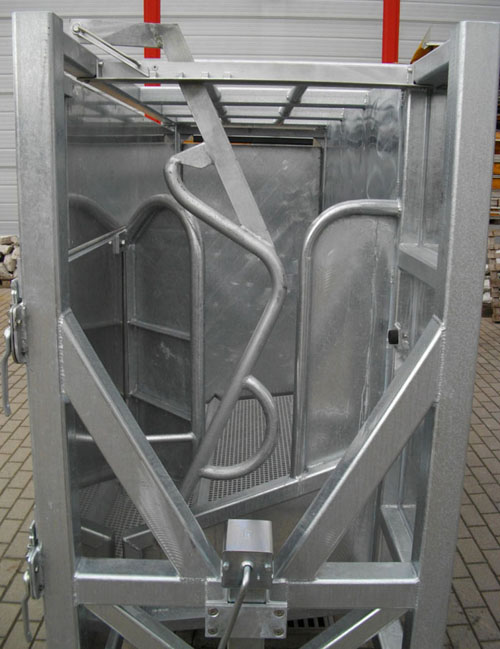

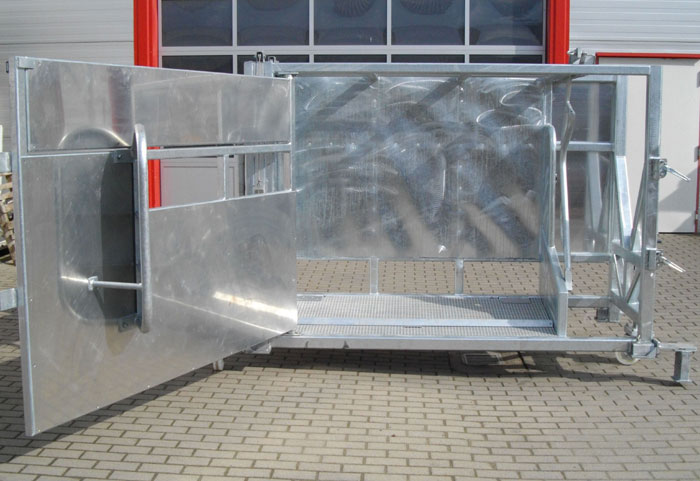

Fahrbare Behandlungs- und Betäubungsbox für Großvieh



Zum Vergrößern der Skizzen einfach auf die Abbildungen klicken
